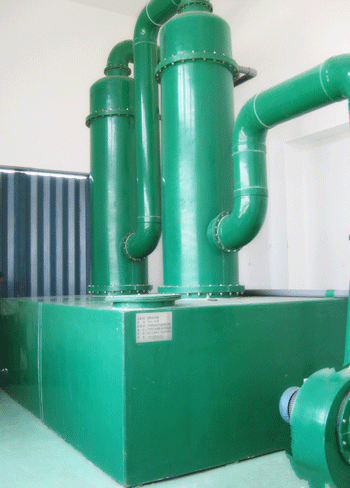

漏氯自動吸收裝置
加氯設施運行中一旦發生氯氣泄漏事故，則通過裝置中的排風機將室內含氯空氣中送入中和塔內，于塔頂部噴淋氯化亞鐵溶液，以中和空氣中的氯氣。以氯化亞鐵溶液作為吸收液,以鐵作為再生劑,氯與氯化亞鐵發生氧化還原反應后生成氯化鐵,并可用再生劑還原,其化學反應式如下:
2FeCl2+CL2=2FeCl3 2FeCl3+Fe=3FeCl2
工作原理：
加氯間內設有軸流風機和氯氣吸收裝置，軸流風機具有定時開啟和延時關閉功能。軸流風機和氯氣吸收裝置的開啟由漏氯報警器控制，當氯瓶間空氣氯氣濃度大于1ppm時軸流風機必須自動開啟排風，當室內空氣中氯氣濃度大于3ppm時軸流風機關閉，漏氯吸收裝置自動啟動，將泄露到室內的氯氣吸入到氯吸收裝置內，與裝置內的還原劑進行中和反應。當室內空氣中的氯氣濃度降低到1ppm時漏氯吸收裝置停止工作，軸流風機自動開啟排風，直至室內空氣中的氯氣濃度降至0.25ppm時軸流風機關閉。所有軸流風機和漏氯吸收裝置具有手動和自動控制兩種功能。
該裝置具有很高的吸收效率，經中和后的尾氣排放量符合GB16297-1996標準。裝置中具有良好的除霧裝置，能將尾氣中的中和液霧珠充分除掉，不污染環境。氯吸收裝置中風機的抽風機的抽風量足夠大，風機啟動時使加氯間內形成負壓，不向室外漏氯。整套裝置具有良好的耐腐蝕性。
技術特點
1、采用超強玻璃鋼，抗日曬老化，可戶外使用；2、有效吸收面積大，吸收效率高；
3、采用特制高效吸收液，可循環使用，具有防凍性，-18℃不結冰；
4、單塔或多塔結構吸收塔，吸收速度快；
5、吸收塔上有人孔便于維護；
6、全自動控制方式，也可與全廠的自控系統聯網，實現遠程操作。
技術參數：
|
項目 |
單位 |
技術參數 |
|
|
FeCl2溶解與氯氣中和反應的能力 |
Kg/h |
>1000 |
|
|
離心通風機 |
風量 |
M3/h |
8500 |
|
風機電機 |
功率 |
Kw |
7．5 |
|
酸堿泵 |
流量 |
M3/h |
50 |
|
揚程 |
M |
25 |
|
|
酸堿泵電機 |
功率 |
Kw |
7．5 |
|
排出氣體中含氯氣濃度 |
Mg/m3 |
≤3 |
|
|
FeCl2溶液吸收氯氣中和反應效率 |
% |
>99．7 |
|
|
額定電壓 |
V |
380 |
|
|
額定頻率 |
Hz |
50 |
|
|
總功率 |
KW |
15 |
|
|
方型再生箱尺寸（長χ寬χ高） |
mm |
4000*2200*1500 |
|
|
吸收塔直徑 |
mm |
1000 |
|
|
吸收塔高 |
mm |
3300 |
|
